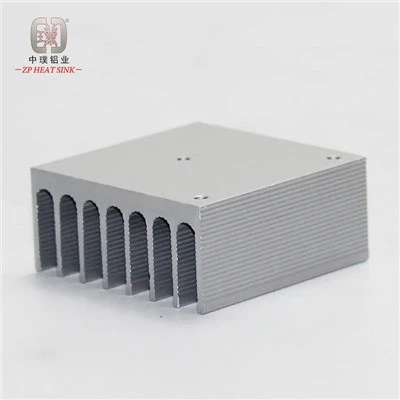

Εξωθημένη ψύκτρα με υψηλή αναλογία πτερυγίων προς διάκενο

Οι ψύκτρες υψηλής αναλογίας πτερυγίων είναι ένας τύπος ψύκτρας με σχετικά περισσότερα δόντια και ψηλότερα ύψη πτερυγίων. Το χαρακτηριστικό αυτής της ψύκτρας είναι ότι ο λόγος του ύψους του πτερυγίου προς το βήμα του πτερυγίου είναι σχετικά μεγάλος. Συνήθως, αυτό υπολογίζεται από τον λόγο του ύψους του πτερυγίου (H) προς το βήμα του πτερυγίου (L), που συμβολίζεται ως K=HL. Εάν η υπολογισμένη τιμή του Κ είναι μεγαλύτερη από 8, μπορεί να αναφέρεται ως ψύκτρα με πολλά πτερύγια. Λόγω της μεγαλύτερης περιοχής απαγωγής θερμότητας και της εξαιρετικής επίδρασης απαγωγής θερμότητας, η ψύκτρα με πολλά πτερύγια θεωρείται νέος τύπος ψύκτρας.

Αυτή η μέθοδος είναι η πιο κοινή και πρακτική προσέγγιση, μέσω της οποίας μπορεί κανείς να προσδιορίσει εάν μπορεί να αναπτυχθεί το σχεδιασμένο προφίλ αλουμινίου της ψύκτρας. Γενικά, όσο υψηλότερο είναι το πολλαπλάσιο, τόσο υψηλότερες είναι οι απαιτήσεις για τη μήτρα εξώθησης του προφίλ αλουμινίου, τόσο μεγαλύτερη είναι η δυσκολία και τόσο υψηλότερες είναι οι απαιτήσεις για τη σκληρότητα του υλικού της μήτρας και την ορθολογικότητα του σχεδιασμού της μήτρας. Επί του παρόντος, το ZP HEAT SINK μπορεί να αναπτύξει ψύκτρες με υψηλή αναλογία πτερυγίων πάνω από 20 φορές.

Προϊόν: Αλουμίνιο
Υλικό: AL 6063
Επεξεργασία: Εξώθηση, κατεργασία CNC, Ανοδίωση
Δυσκολία: Εξώθηση λόγω της υψηλής αναλογίας πτερυγίων προς διάκενο







Τα προφίλ ψύκτρας με υψηλή αναλογία πτερυγίων είναι προφίλ υψηλής ακρίβειας, δύσκολα στην επεξεργασία. Η απόδοση τελικής απαγωγής θερμότητας της ψύκτρας σειράς πυκνού πτερυγίου είναι εξαιρετική και χρησιμοποιείται ευρέως σε νέα ενέργεια, παροχή ρεύματος, μηχανές συγκόλλησης και άλλους τομείς.

Απαιτούνται ειδικές διαδικασίες και σχέδια για την παραγωγή προφίλ ψύκτρας υψηλής αναλογίας πτερυγίων και πρέπει να χρησιμοποιούνται ειδικά καλούπια για επιτυχή εξώθηση. Οι απλές μικρές μονάδες επεξεργασίας δεν έχουν αυτή τη δυνατότητα. Το υλικό καλουπιού για προφίλ ψύκτρας υψηλής αναλογίας πτερυγίων πρέπει να είναι κατασκευασμένο από υψηλής ποιότητας κράμα χάλυβα υψηλής αντοχής στη θερμότητα και πρέπει να υποστεί σφυρηλάτηση, προεπεξεργασία και ανίχνευση ελαττωμάτων. Η σκληρότητα του καλουπιού δεν πρέπει να είναι πολύ υψηλή και θα πρέπει να αποφεύγεται η επεξεργασία εναζώτου.

Ο σχεδιασμός καλουπιών πρέπει επίσης να υιοθετήσει ειδικά καλούπια εκτροπής, καλούπια ευρείας διαστολής και επίπεδα καλούπια συνδυασμού σύμφωνα με τα σχήματα και τις τεχνικές απαιτήσεις τους και θα πρέπει να γίνουν ακριβείς υπολογισμοί και κατανομές για τη δομή και τις διαστάσεις κάθε μεγέθους και τμήματος. Απαιτούνται ακριβή σχέδια για στοιχεία όπως ιμάντες εργασίας, ιμάντες εξόδου, ευρείες γωνίες διαστολής και μεγέθη καλουπιού εκτροπής για την ακριβή κατανομή της ροής και της ταχύτητας μετάλλου. Επιπλέον, είναι σημαντικό να διασφαλιστεί ότι τηρείται κάθε λεπτομέρεια στα σχέδια και ότι διατηρούνται οι ανοχές κατά την παραγωγή καλουπιού. Ο έλεγχος των εργασιών επισκευής και διέλασης καλουπιού είναι επίσης απαραίτητος κατά την παραγωγή τέτοιων προφίλ ψύκτρας.
