Προσαρμοσμένες-Περισσότερες ψύκτρες υψηλής πυκνότητας|Ανάπτυξη καλουπιών εξώθησης & κατεργασία ακριβείας CNC για εφαρμογές LED

Για φωτισμό LED υψηλής ισχύος και προηγμένα ηλεκτρονικά, η θερμική διαχείριση είναι η διαφορά μεταξύ αξιόπιστης απόδοσης και πρόωρης αστοχίας. Στην ZP Heat Sink, ειδικευόμαστε στην ανάπτυξη προσαρμοσμένων καλουπιών διέλασης, στην κατασκευή προφίλ αλουμινίου με πτερύγια υψηλής πυκνότητας και στην κατεργασία CNC ακριβείας{3}}παρέχοντας προσαρμοσμένες λύσεις ψύξης που μεγιστοποιούν την επιφάνεια και βελτιστοποιούν τη ροή αέρα για απαιτητικά θερμικά περιβάλλοντα.

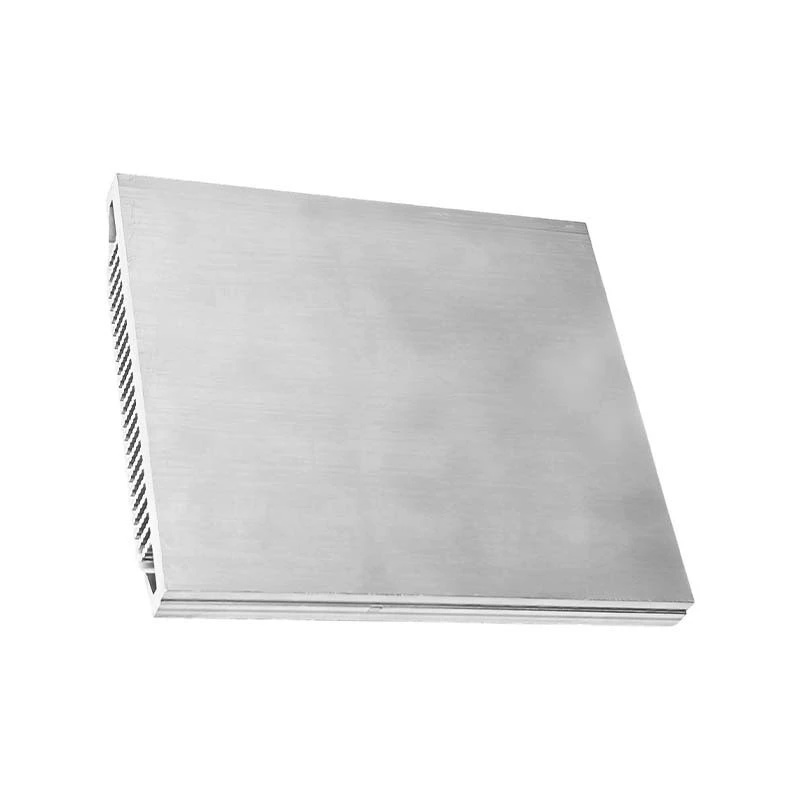

Οι ψύκτρες μας από αλουμίνιο υψηλής-πυκνότητας έχουν σχεδιαστεί για εφαρμογές όπου ο χώρος είναι περιορισμένος αλλά οι απαιτήσεις ψύξης είναι υψηλές. Μέσω της προσαρμοσμένης σχεδίασης μήτρας εξώθησης και της κατασκευής ακριβείας, δημιουργούμε προφίλ με εξαιρετικά λεπτά πτερύγια και σφιχτά βήματα πτερυγίων-αυξάνοντας δραματικά την επιφάνεια χωρίς να αυξάνεται το αποτύπωμα.



Η σχεδίαση "υψηλής-πυκνότητας πτερυγίων" διαθέτει πτερύγια έως και 1,0 mm με απόσταση έως και 1,5 mm, δημιουργώντας δεκάδες πτερύγια ψύξης σε ένα συμπαγές προφίλ . Αυτή η γεωμετρία μεγιστοποιεί τη μεταφορά θερμότητας με συναγωγή, καθιστώντας αυτές τις ψύκτρες ιδανικές για φωτισμό LED υψηλής ισχύος, τροφοδοτικά και βιομηχανικά ηλεκτρονικά είδη όπου απαιτείται παθητική ή χαμηλή-ψύξη ροής αέρα.



Διαχειριζόμαστε όλη τη διαδικασία: προσαρμοσμένο σχέδιο μήτρας → εξώθηση αλουμινίου → τέντωμα προφίλ → κατεργασία ακριβείας CNC → φινίρισμα επιφανειών. Είτε χρειάζεστε ένα τυπικό προφίλ τροποποιημένο είτε ένα εντελώς νέο σχέδιο που αναπτύχθηκε από τα σχέδιά σας, παρέχουμε λύσεις βελτιστοποιημένες για τις θερμικές, μηχανικές και οικονομικές σας απαιτήσεις.







Ανάπτυξη προσαρμοσμένου καλουπιού για βελτιστοποιημένη γεωμετρία

Σχεδιάζουμε και κατασκευάζουμε ιδιόκτητες μήτρες διέλασης προσαρμοσμένες στις συγκεκριμένες θερμικές απαιτήσεις σας. Σε αντίθεση με τα τυπικά εκτός-προφίλ-του ραφιού, τα προσαρμοσμένα εργαλεία μας επιτρέπουν:

- Σύνθετες διατομές-με βελτιστοποιημένη κατανομή πτερυγίων

- Ενσωματωμένες δυνατότητες τοποθέτησης και ενσύρματα κανάλια

- Πολλαπλά ύψη πτερυγίων σε ένα μόνο προφίλ

- Μέγιστη επιφάνεια εντός των περιορισμών διαστάσεων σας



Σχεδιασμός πτερυγίων υψηλής-πυκνότητας για ανώτερη απαγωγή θερμότητας

Η διαμόρφωση "υψηλής-πυκνότητας πτερυγίου" προσφέρει εξαιρετική θερμική απόδοση:

- Περισσότερη επιφάνεια στο ίδιο αποτύπωμα σε σύγκριση με τις τυπικές εξωθήσεις

- Βελτιωμένη μεταφορά θερμότητας για φυσική και εξαναγκασμένη-αεροψύξη

- Μειωμένη θερμική αντίσταση μεταξύ πτερυγίων και αέρα περιβάλλοντος

- Ιδανικό για LED υψηλής-ισχύς όπου ο έλεγχος θερμοκρασίας διακλάδωσης είναι κρίσιμος



Μηχανική CNC ακριβείας για σύνθετες απαιτήσεις

Τα προηγμένα μας κέντρα κατεργασίας CNC επιτρέπουν:

- Post-επεξεργασία εξώθησης για ακριβή έλεγχο διαστάσεων

- Πολύπλοκα χαρακτηριστικά, όπως οπές βύθισης, σπειρώματα στερέωσης και υποδοχές

- Έλεγχος επιπεδότητας έως<0.04mm for critical mounting interfaces

- Μία-επεξεργασία ρύθμισης για τη διασφάλιση της ακρίβειας θέσης σε όλες τις λειτουργίες



Υλική Αριστεία & Διασφάλιση Ποιότητας

Χρησιμοποιούμε κράμα αλουμινίου premium 6063-T5 ειδικά επιλεγμένο για εφαρμογές ψύκτρας:

- Εξαιρετική θερμική αγωγιμότητα (~200 W/m·K)

- Ανώτερη δυνατότητα εξώθησης για σύνθετα προφίλ με λεπτά-τοιχώματα

- Καλή αντοχή στη διάβρωση, ενισχυμένη με ανοδίωση

- Συνεπείς μηχανικές ιδιότητες παρτίδα-σε-παρτίδα



Ολοκληρωμένη Υπηρεσία, Ενιαία Υπευθυνότητα

Από το σχεδιασμό της μήτρας μέχρι το τελικό προϊόν, διαχειριζόμαστε κάθε βήμα:

- Εσωτερική-ανάπτυξη εργαλείων

- Διέλαση ακριβείας με σύγχρονες πρέσες

- Ολοκληρωμένες δυνατότητες κατεργασίας CNC

- Επαγγελματικό φινίρισμα επιφανειών

- Αυστηρός έλεγχος ποιότητας (διατίθεται CMM)







Οι ψύκτρες με πτερύγια υψηλής-πυκνότητας παρουσιάζουν μοναδικές προκλήσεις στην κατασκευή. Η ομάδα μηχανικών μας έχει αναπτύξει δοκιμασμένες λύσεις:











Η από{0}}τελική-διαδικασία κατασκευής μας διασφαλίζει ακρίβεια και αξιοπιστία:



Φάση	Λεπτομέρειες διαδικασίας
1. Σχεδιασμός & Μηχανική	Συνεργατική ανασκόπηση σχεδίασης, θερμική προσομοίωση, ανάλυση DFM για βελτιστοποίηση της γεωμετρίας του προφίλ, της πυκνότητας των πτερυγίων και της επιλογής υλικού για την εφαρμογή σας.
2. Custom Die Fabrication	Σχεδιασμός και κατασκευή εργαλείων ακριβείας με χρήση χάλυβα υψηλής-ποιότητας. Η ανάπτυξη νέας μήτρας απαιτεί συνήθως 4-6 εβδομάδες.
3. Διέλαση Αλουμινίου	Οι μπίλιες αλουμινίου 6063-Τ5 θερμαίνονται και πιέζονται μέσω της προσαρμοσμένης μήτρας χρησιμοποιώντας πρέσες που κυμαίνονται από 800-3600 τόνους, δημιουργώντας συνεχή προφίλ με ακριβείς διατομές -3.
4. Stretching & Ίσιωμα	Τα εξωθημένα προφίλ ψύχονται και τεντώνονται μηχανικά για να ανακουφίσουν τις εσωτερικές πιέσεις και να εξασφαλίσουν ευθύτητα πριν από την κοπή σε μήκος.
5. CNC Deep Machining	Τα προφίλ υποβάλλονται σε κατεργασία CNC ακριβείας-συμπεριλαμβανομένης της φρεζαρίσματος, της διάτρησης, του χτυπήματος και της σχισμής-για την επίτευξη τελικών διαστάσεων και χαρακτηριστικών. Για πολύπλοκα εξαρτήματα, τα προσαρμοσμένα εξαρτήματα εξασφαλίζουν σταθερότητα κατά την επεξεργασία -4.
6. Επεξεργασία Επιφανειών	Τα εξαρτήματα λαμβάνουν καθορισμένα φινιρίσματα επιφανειών: ανοδίωση (διαφανή, μαύρα, προσαρμοσμένα χρώματα), αμμοβολή, ηλεκτροφόρηση ή βαφή πούδρας -1-6.
7. Ποιοτικός έλεγχος	Η επαλήθευση διαστάσεων (διαθέσιμο CMM), η οπτική επιθεώρηση και η επικύρωση θερμικής απόδοσης διασφαλίζουν ότι κάθε ψύκτρα πληροί τις προδιαγραφές -4.
8. Συσκευασία & Παράδοση	Προσεκτικά συσκευασμένο για να αποφευχθεί η ζημιά των πτερυγίων κατά τη διεθνή αποστολή.





Υλικό: 6063-T5 Αλουμίνιο



Ιδιοκτησία	Αξία
Θερμική αγωγιμότητα	~200-210 W/m·K -8
Αντοχή εφελκυσμού	~ 205 MPa
Ισχύς απόδοσης	~170 MPa
Επιμήκυνση	~10%
Δυνατότητα εξώθησης	Εξαιρετικό-ιδανικό για σύνθετα προφίλ με λεπτά-τοιχώματα
Φινίρισμα Επιφανείας	Λείο, εξαιρετικό για ανοδίωση



Το 6063-T5 είναι το βιομηχανικό πρότυπο για εφαρμογές ψύκτρας λόγω της βέλτιστης ισορροπίας μεταξύ θερμικής αγωγιμότητας, δυνατότητας εξώθησης και οικονομικής απόδοσης.





Διατηρούμε αυστηρά πρότυπα ποιότητας σε όλη την παραγωγή:

- Εφαρμόστηκαν οι αρχές του Συστήματος Διαχείρισης Ποιότητας ISO 9001

- Επιθεώρηση διαστάσεων: Επαλήθευση CMM για κρίσιμες ανοχές

- Ποιότητα επιφάνειας: Οπτική επιθεώρηση και επαλήθευση ολοκλήρωσης

- Ιχνηλασιμότητα υλικού: Παρακολούθηση παρτίδας σε όλη την παραγωγή

- Τεκμηρίωση διαδικασίας: Πλήρης ιχνηλασιμότητα για ευαίσθητες εφαρμογές ποιότητας-





Με μεγάλη εμπειρία στην κατασκευή ψύκτρας αλουμινίου κατά παραγγελία, προσφέρουμε:

Πλεονέκτημα	Οφελος
Μηχανική-Συνεργασία με επικεφαλής τον μηχανικό	Η τεχνική μας ομάδα συνεργάζεται απευθείας με τους μηχανικούς σας για τη βελτιστοποίηση των σχεδίων για απόδοση, δυνατότητα κατασκευής και κόστος.
Στην-House Die Development	Ταχύτερη ανάπτυξη εργαλείων, χαμηλότερο κόστος και πλήρης έλεγχος της ποιότητας της μήτρας.
Καθετή ενσωμάτωση	Εξώθηση, τέντωμα, κατεργασία CNC και φινίρισμα κάτω από μια στέγη-διασφαλίζοντας την ποιότητα, τη συνέπεια και την προστασία της πνευματικής ιδιοκτησίας.
Εξειδίκευση πτερυγίων υψηλής-πυκνότητας	Αποδεδειγμένη εμπειρία στην κατασκευή σύνθετων προφίλ με λεπτά πτερύγια και σφιχτές ανοχές -4.
Ταχεία Πρωτοτυποποίηση	Γρήγορη ανάπτυξη δειγμάτων για επικύρωση σχεδιασμού πριν από τη μαζική παραγωγή.
Παγκόσμια Εξαγωγική Εμπειρία	Εξοικειωμένοι με τα διεθνή πρότυπα, τις απαιτήσεις συσκευασίας και τα logistics για πελάτες σε όλο τον κόσμο.





Προσφέρουμε εκτεταμένη προσαρμογή για να ικανοποιήσουμε τις ακριβείς απαιτήσεις σας:

- Γεωμετρία προφίλ:Προσαρμοσμένες-σχεδιασμένες διατομές-βελτιστοποιημένες για το θερμικό σας φορτίο και τον διαθέσιμο χώρο

- Πυκνότητα & ύψος πτερυγίων:Προσαρμοσμένες διαμορφώσεις πτερυγίων για μέγιστη επιφάνεια εντός των περιορισμών σας

- Χαρακτηριστικά τοποθέτησης:Ενσωματωμένα βιδωτά κανάλια, κουμπωτά-λειτουργίες, υποδοχές τοποθέτησης PCB

- Φινίρισμα επιφάνειας:Διαφανής ανοδίωση, μαύρη ανοδίωση, προσαρμοσμένα χρώματα, αμμοβολή, βαφή πούδρας

- Μήκος και ανοχή:Κόψτε σε ακριβή μήκη με ανοχές ακριβείας

- Δευτερεύουσες Λειτουργίες:Διάτρηση, τρύπημα, φρεζάρισμα, σχισμές, βύθιση





Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης για την ανάπτυξη προσαρμοσμένων καλουπιών και τα δείγματα;
Α: Η ανάπτυξη νέας μήτρας εξώθησης απαιτεί συνήθως 4-6 εβδομάδες. Η παραγωγή δειγμάτων από τη νέα μήτρα διαρκεί επιπλέον 1-2 εβδομάδες, ανάλογα με την πολυπλοκότητα και τις δευτερεύουσες απαιτήσεις κατεργασίας.



Ε: Ποια ελάχιστη ποσότητα παραγγελίας (MOQ) χρειάζεστε;
Α: Το MOQ εξαρτάται από την πολυπλοκότητα και το μέγεθος του προφίλ. Για προσαρμοσμένα έργα καλουπιών, συνεργαζόμαστε μαζί σας για να καθορίσουμε οικονομικές ποσότητες παραγωγής. Επικοινωνήστε μαζί μας με τις απαιτήσεις σας για μια συγκεκριμένη προσφορά.



Ε: Πόσο λεπτά μπορούν να κατασκευαστούν τα πτερύγια;
Α: Για εξώθηση πτερυγίων υψηλής-πυκνότητας, συνήθως επιτυγχάνουμε πάχος πτερυγίων έως 1,0 mm. Σε βελτιστοποιημένα σχέδια, είναι δυνατά πτερύγια έως και 0,8 mm ανάλογα με τις αναλογίες ύψους-προς-πάχους .



Ε: Ποια φινιρίσματα επιφανειών είναι διαθέσιμα;
Α: Οι επιλογές περιλαμβάνουν φινίρισμα μύλου, καθαρή ανοδίωση, μαύρη ανοδίωση, προσαρμοσμένη έγχρωμη ανοδίωση, αμμοβολή, ηλεκτροφόρηση και βαφή πούδρας.



Ε: Υποστηρίζετε έργα OEM/ODM;
Α: Απολύτως. Ειδικευόμαστε στην προσαρμοσμένη ανάπτυξη για συνεργάτες OEM και ODM σε όλο τον κόσμο, με πλήρη προστασία πνευματικής ιδιοκτησίας.



Ε: Μπορείτε να παρέχετε δείγματα πριν από τη μαζική παραγωγή;
Α: Ναι, παρέχουμε δείγματα προ-παραγωγής για επικύρωση και δοκιμή σχεδιασμού πριν ξεκινήσει η μαζική παραγωγή.



Ε: Ποιες μορφές αρχείων δέχεστε για υποβολές σχεδίου;
Α: Δεχόμαστε STEP, IGES, DXF, DWG, PDF και δείγματα εξαρτημάτων για αντίστροφη μηχανική.





Είστε έτοιμοι να αναπτύξετε μια-υψηλή απόδοση, προσαρμοσμένη-μηχανική ψύκτρα πτερυγίων υψηλής-πυκνότητας για την εφαρμογή LED ή ηλεκτρονικών συσκευών σας; Επικοινωνήστε με την ομάδα μηχανικών μας για τις προδιαγραφές, τα σχέδια CAD ή τις θερμικές απαιτήσεις σας.

Παρέχουμε:

Δωρεάν τεχνική συμβουλευτική

Σχεδιασμός για ανατροφοδότηση παραγωγικότητας

Ανταγωνιστικές προσφορές εντός 24-48 ωρών

Δείγμα υποστήριξης για επικύρωση
